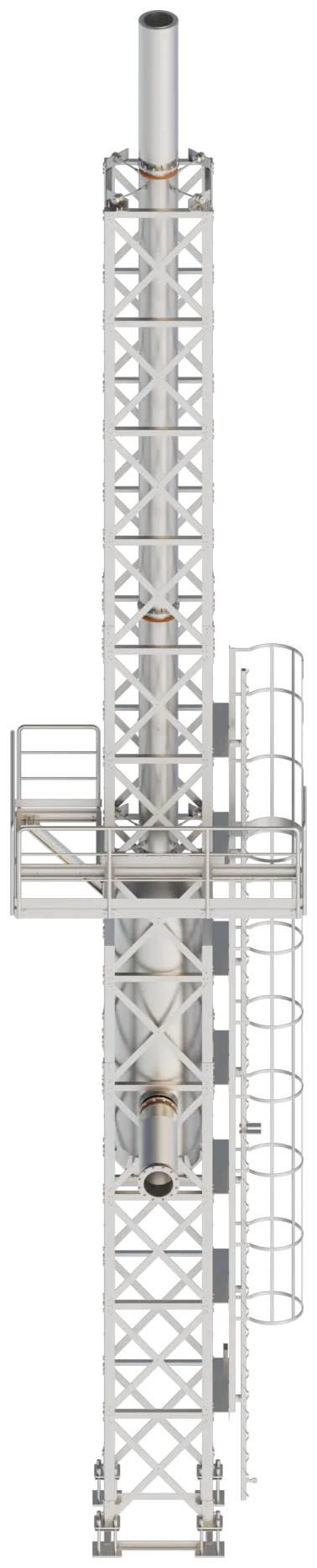

Draagframes voor apparatuur, pijpenbruggen, toegangsbordessen, loopbruggen en traptorens, plus het draagstaal voor schoorstenen en hoge apparatuur. Ontworpen volgens Eurocode 3, CE-gemarkeerd volgens EN 1090 in de uitvoeringsklasse die uw ontwerp vereist, met toegang volgens EN ISO 14122 en een op de locatie afgestemde ISO 12944-coating.
Van dichtbij bekeken

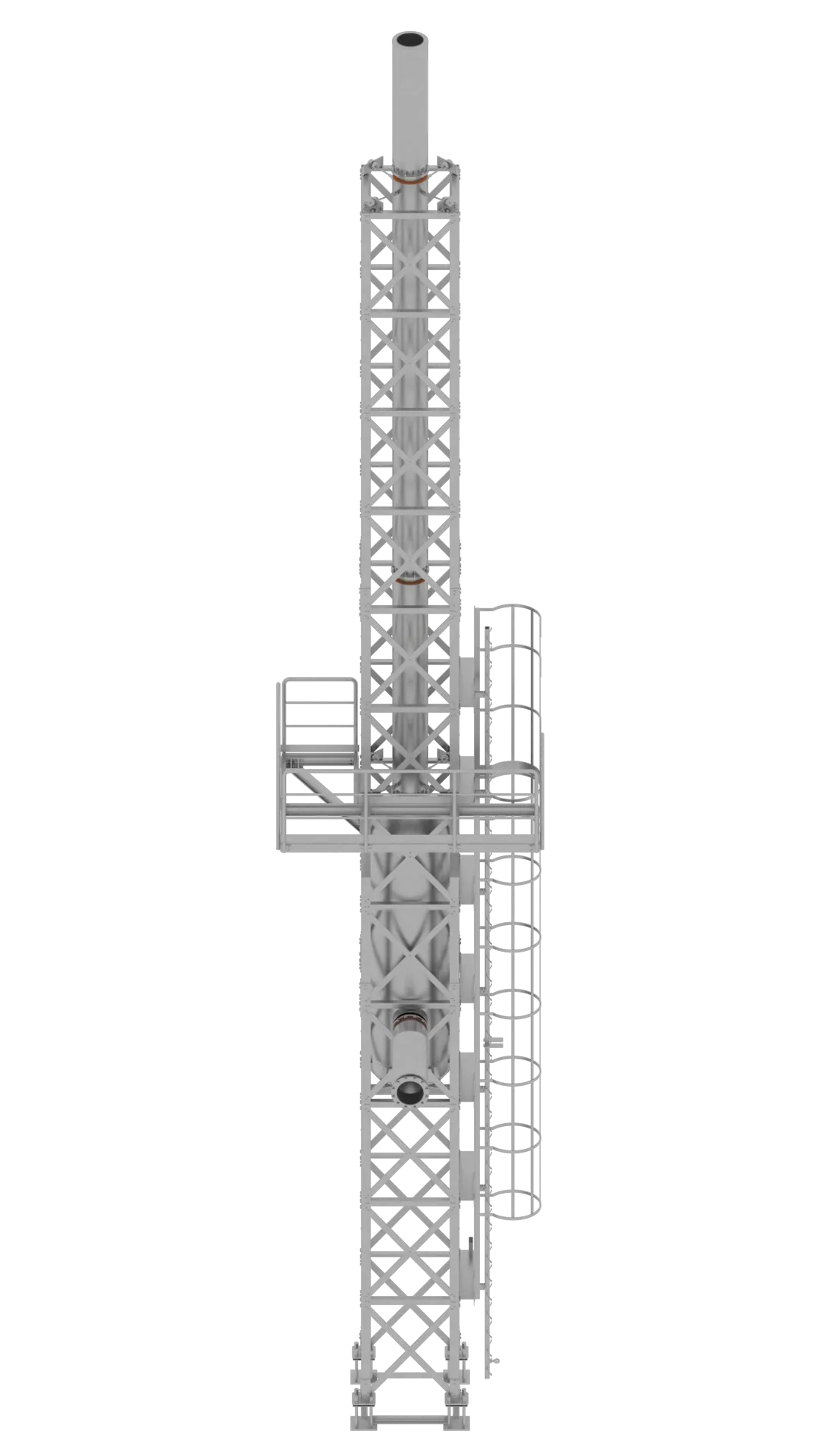

Het geëngineerde staalwerk dat de installatie draagt: de windverbanden, geboute verbindingen en ingebouwde toegang van een constructie die gedetailleerd is om montageklaar aan te komen.
Staalconstructies zijn zelden de in het oog springende scope, maar ze liggen op het kritieke pad van de montage en dragen reële aansprakelijkheid. Ze bepalen veilige toegang, onderhoudbaarheid en, voor draagframes, de integriteit van de apparatuur die ze dragen. Het werk zit in het detail: de uitvoeringsklasse die het lassen, de traceerbaarheid en het NDO bepaalt; de geboute-versus-gelaste montageverbindingen die de montagesnelheid bepalen; en de toegang, coating en documentatie die het staal montageklaar laten aankomen.
Op Maat Geëngineerd
Wat bepaalt of staal montageklaar aankomt, wordt vóór de fabricage vastgelegd: de uitvoeringsklasse, de ontwerpnorm, de toegangs- en coatingspecificatie, en de werkplaats-versus-locatieraakvlakken. Wij dragen elk daarvan expliciet van aanvraag tot oplevering.
Wij bevestigen het constructietype en de belastingen, de ontwerpnorm en -editie (Eurocode 3, met EN 1993-3-2 voor schoorsteendraagstaal), en de uitvoeringsklasse (EXC1–EXC4) die de ontwerper heeft toegekend op basis van de gevolgklasse en de belasting.
Ingenieurs detailleren de constructie en haar bordessen, loopbruggen, trappen en ladders volgens EN ISO 14122, leggen de geboute-versus-gelaste montageverbindingen vast, en specificeren de ISO 12944-coating naar corrosiviteitscategorie en duurzaamheidsbereik.
Componenten worden gefabriceerd en CE-gemarkeerd volgens EN 1090-1 in de toegekende uitvoeringsklasse in onze eigen fabriek, onder gecertificeerde Fabrieksproductiebeheersing met bijbehorend lassen en NDO.
Staal wordt binnen transportafmetingen geleverd, met passmarkeringen en waar nodig proefgepast, met de prestatieverklaring, materiaalcertificaten, las-/NDO- en coatingrapporten overgedragen.
Uit het Kenniscentrum
De fabricagenorm en uitvoeringsklasse, de ontwerpnorm, toegang volgens EN ISO 14122 en ISO 12944-coatings, en de werkplaats-versus-locatieraakvlakken die bepalen of uw staal montageklaar aankomt: een checklist voor de EPC-inkoper.
Lees het artikelMogelijkheden
Wat een EPC-inkoper in de bestelling moet meenemen.
Conformiteit
Componenten CE-gemarkeerd volgens EN 1090-1 in de uitvoeringsklasse die uw ontwerp vereist, EXC1 tot EXC4, onder gecertificeerde Fabrieksproductiebeheersing, met bijbehorend lassen, traceerbaarheid en NDO.
Ontwerp
Ontworpen volgens EN 1993 (met EN 1993-3-2 voor schoorsteendraagstaal) tegen de wind-, seismische, thermische en apparatuurbelastingen van de bredere Eurocode-reeks, waarbij de gefabriceerde klasse overeenkomt met de ontwerpaanname.
Toegang
Bordessen, loopbruggen, trappen en vaste ladders volgens de EN ISO 14122-reeks: leuninghoogten, trapgeometrie en laddervoorzieningen consistent en verdedigbaar, ingebouwd in plaats van achteraf aangebracht.
Coatings
Een coatingsysteem gespecificeerd naar corrosiviteitscategorie (C1–CX) en duurzaamheidsbereik (verzinken, hoogwaardige verf of duplex) afgestemd op de omgeving van de locatie en de toekomstige toegang voor hercoating.
Toepassingen
Draagstaal en toegang door de hele installatie, het meest efficiënt gecombineerd met de apparatuur die het draagt.
Schoorstenen
Vakwerktorens en geschoorde frames die enkelvoudige of meervoudige kanalen dragen, samen met de schoorsteen zelf aangeschaft om een raakvlak te elimineren en één verantwoordelijkheid te behouden.
Read morePijpenbruggen
Primaire en secundaire pijpenbruggen en draagframes voor apparatuur, gedetailleerd op de belastingpaden en montagevolgorde van de installatie.
Read moreToegang
Werkbordessen, loopbruggen en traptorens volgens EN ISO 14122, die veilige, onderhoudbare toegang tot installatie en apparatuur bieden.
Read moreOlie en gas
Draag- en toegangsstaal voor procesinstallaties in C5/CX-kust- en zware industriële omgevingen, gecoat voor duurzaamheid.
Read moreEnergieopwekking
Geëngineerde draagconstructies en bordessen voor turbinehallen en energiecentrale-apparatuur, gefabriceerd in een gedefinieerde uitvoeringsklasse.
Read moreStuur ons de constructieve scope, de uitvoeringsklasse en ontwerpnorm, en de toegangs- en coatingeisen. Wij fabriceren het volgens EN 1090, of leveren het gecombineerd met uw schoorsteen als één scope.
