Geluidsreductie
Inlaat- en uitlaatdempers voor gasturbinepakketten: hoogfrequente tonale fluittoon bij de inlaat, laagfrequent breedband gerommel bij de hete uitlaat, elk geëngineerd tegen de demping per octaafband die uw geluidsstudie op locatie eraan toewijst.
Exterior Interior Kijk Binnenin

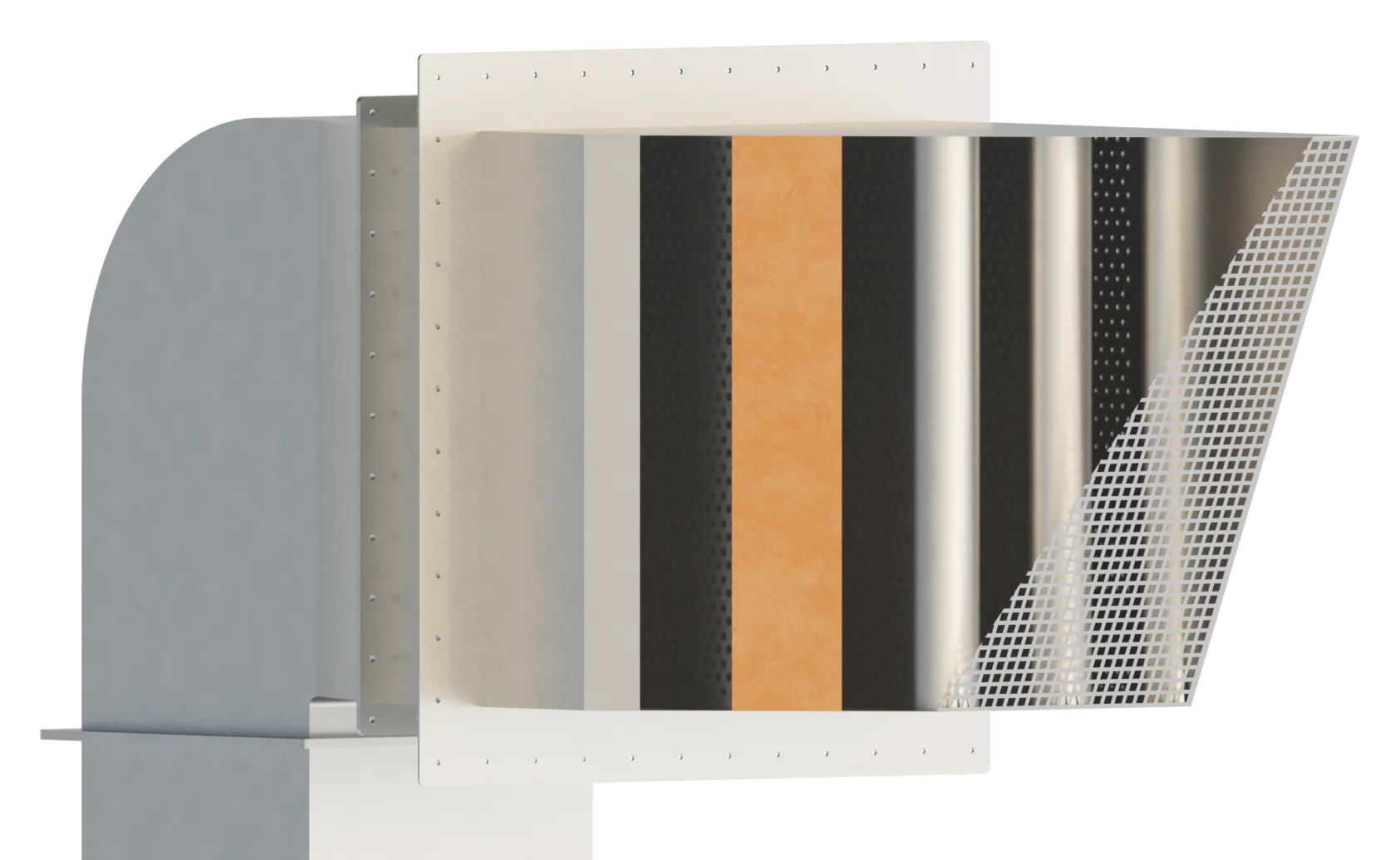

Sleep de greep om het gesloten kanaal met de doorsnede te vergelijken en de absorberende splitters te zien die het werk doen.
Een turbinepakket staat aan beide uiteinden in verbinding met de atmosfeer, en de twee paden kunnen niet verschillender zijn. De inlaat draagt de hoogfrequente, tonale fluittoon van de compressor; de uitlaat draagt laagfrequent, breedband gerommel in een gasstroom van enkele honderden graden heet. Beide worden beantwoord met absorberende splitterdempers: slanke splitters en smalle luchtkanalen voor de inlaat, dikkere splitters, bredere luchtkanalen en een grotere lengte om de insertion-loss-curve verder langs het spectrum te drukken voor de uitlaat. De splittergeometrie en de aanstroomsnelheid worden zo bepaald dat de demper dempt zonder zelf geluid op te wekken.
Op Maat Geëngineerd
Er is geen catalogusantwoord voor een turbinedemper van deze klasse. Elke unit wordt gedimensioneerd op basis van de octaafbanddata van de turbine en de erfgrenslimiet, waarbij het akoestische en werktuigbouwkundige ontwerp samen worden ontwikkeld.
Op basis van de octaafband-inlaat-, -uitlaat- en -behuizingsdata van de turbine en de erfgrenslimieten wijst een geluidsstudie op locatie een toelaatbare bijdrage aan elk pad toe, wat het vereiste insertion loss per octaafband oplevert.
Splitters, luchtkanalen en lengte worden gedimensioneerd op het doelspectrum binnen het tegendrukbudget, met thermische uitzetting, temperatuurbestendige materialen en bescherming van de vulling vanaf het begin in de uitlaatunit geëngineerd.
Inlaat- en uitlaatdempers worden gefabriceerd en op kwaliteit gecontroleerd in onze eigen vestiging, in materialen die geschikt zijn voor de uitlaattemperatuur en voor erosie door gasstroming.
Units worden geïntegreerd met het filterhuis of de schoorsteen, geïnstalleerd en geverifieerd aan de erfgrenslimiet, met overdracht van de documentatie bij oplevering.
Uit het Kenniscentrum
Waarom de inlaat fluit en de uitlaat rommelt, de splitterdemperconcepten die elk hiervan beantwoorden, en hoe een werkbare specificatie wordt teruggerekend vanaf de erfgrenslimiet via octaafband-propagatiemodellering.
Lees het artikelMogelijkheden
Wat een turbinedemper nodig heeft naast een algemene dB(A)-waarde.
Akoestiek
Inlaat- en uitlaatdempers gespecificeerd tegen het vereiste dempingsspectrum, de echte specificatie, niet één algemene dB(A)-waarde die niets zegt over de aansluiting op het spectrum van de turbine.
Prestaties
Zowel de inlaatonderdruk als de uitlaattegendruk verminderen het vermogen en het rendement van de turbine, dus worden de doorsneden ruim gedimensioneerd en de aanstroomsnelheid beheerst, in plaats van tot minimale afmetingen teruggebracht.
Uitlaattoepassing
Voorzieningen voor thermische uitzetting, temperatuurbestendige materialen, vulling beschermd tegen stromingserosie en een constructie die bestand is tegen turbulentie-geïnduceerde trillingen. De uitlaat is evenzeer een werktuigbouwkundige als een akoestische opgave.
In eigen huis
Een complete geluidsreductiesomvang, van de geluidsstudie op locatie via het ontwerp van inlaat- en uitlaatdemper tot de installatie, één verantwoordelijke partner voor beide paden.
Toepassingen
Open-cyclus-, gecombineerde-cyclus- en mechanische-aandrijvingsturbinepakketten, elk gedimensioneerd op zijn spectrum en de limieten die op de locatie gelden.
Energieopwekking
Inlaat- en uitlaatdempers voor basislast- en regelbare centrales, waar nachtelijke limieten het strengst zijn en de uitlaat- of bypassschoorsteen maatgevend is.
Read moreDatacenters
Turbinegebaseerde primaire en noodstroomvoorziening voor campussen, geëngineerd op strenge erfgrensnormen in stedelijk en gemengd gebied.
Read moreOlie & gas
Turbine-aangedreven compressoren en pompen op procesinstallaties en pijpleidingen, waar het pakket vaak dicht bij bemande zones staat.
Read moreIndustrie & EPC
Warmtekrachtkoppeling-turbinepakketten, geleverd aan EPC-aannemers als onderdeel van een complete demper- en schoorsteenomvang.
Read moreMaritiem & offshore
Gasturbine-opwekking op offshore-platforms en grote schepen, geëngineerd voor compacte, gewichtsbewuste opstellingen.
Read moreStuur ons de octaafbanddata van de turbine, de erfgrenslimieten en de afstanden tot de ontvangers, en de kanaal- of schoorsteengeometrie. Wij vertalen het naar een specificatie voor een inlaat- en uitlaatdemper.
