Drukbeheersing

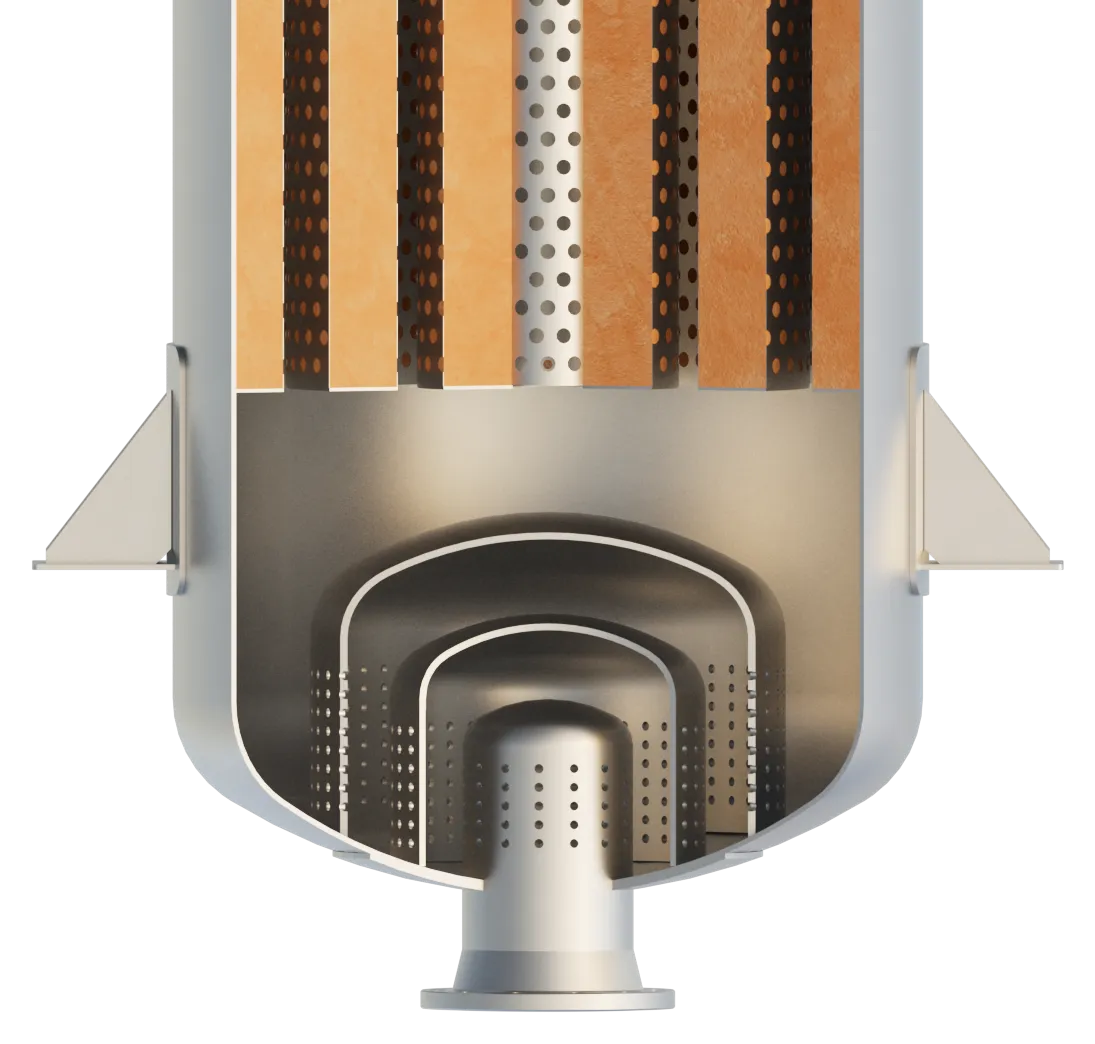

Statische componenten die hogedrukgas of -stoom in beheerste stappen tot bijna atmosferische druk terugbrengen in plaats van in één gewelddadige expansie, waarbij het debiet in vele kleine stralen wordt verdeeld om snelheid, geluid en erosie op het afblaaspunt binnen de perken te houden. Gedimensioneerd als standalone-units of als eerste trap binnen een afblaasdemper.

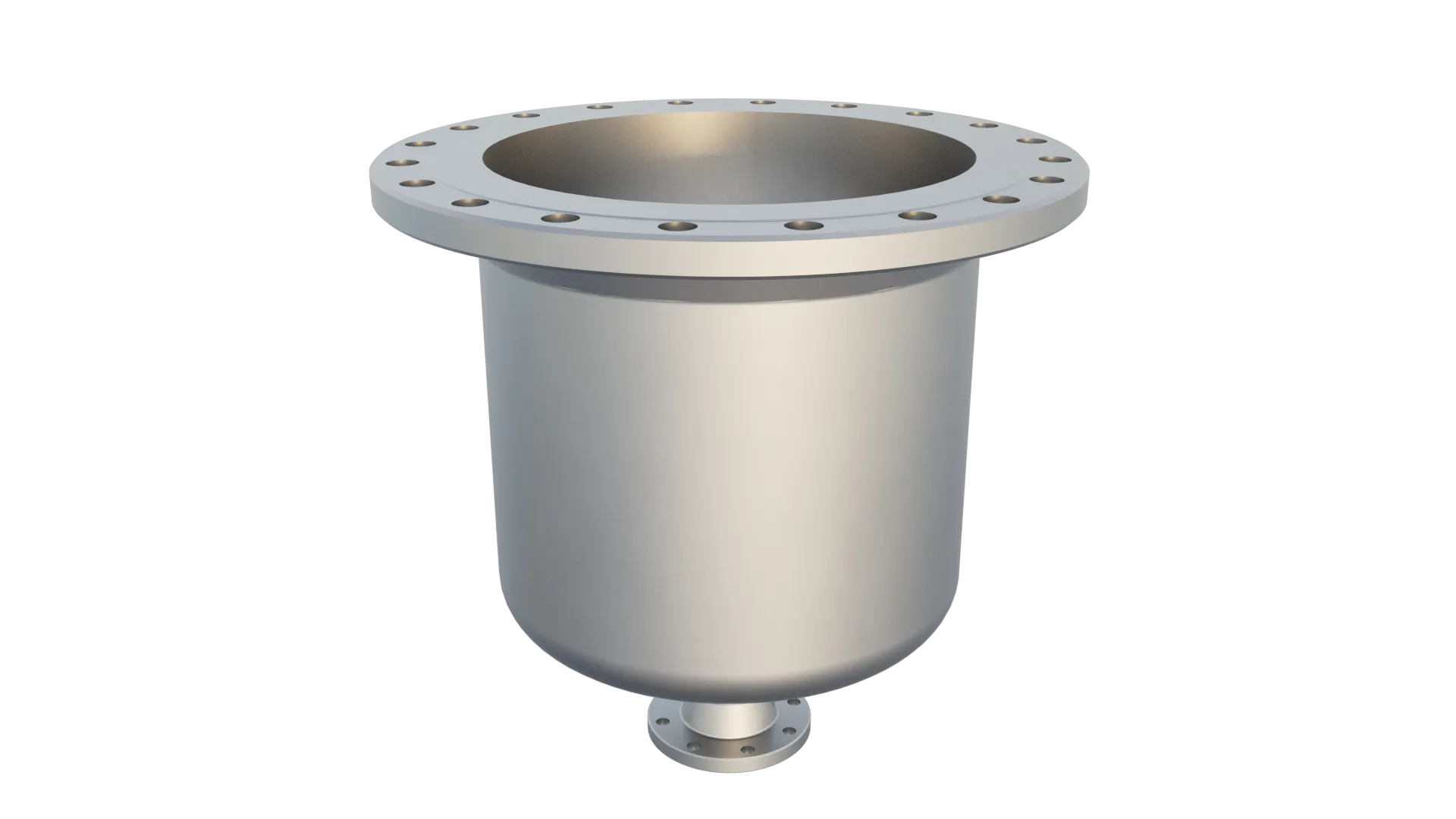

Behuizing Trappen Kijk Binnenin

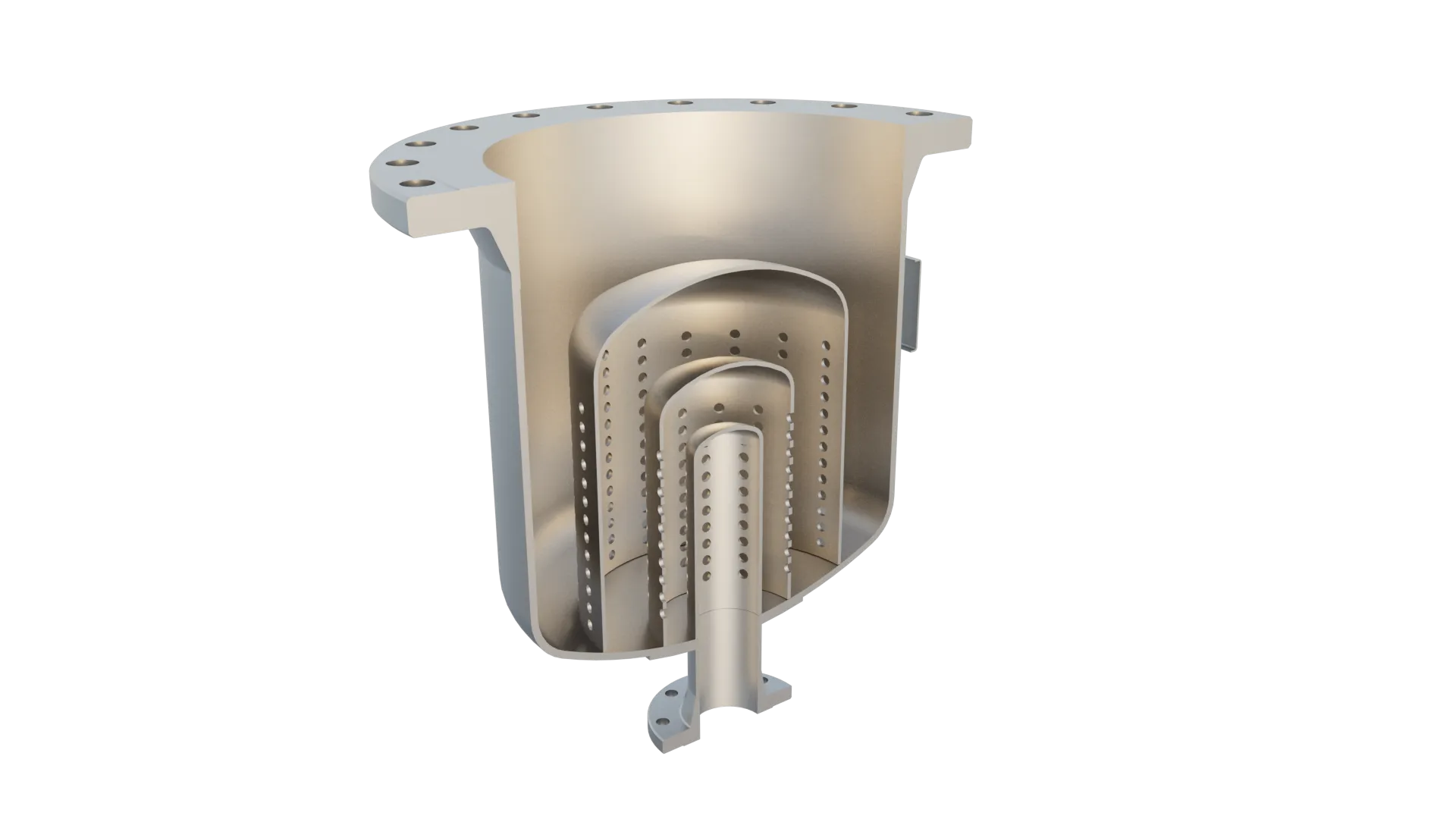

Sleep de handle om de behuizing met de cutaway te vergelijken en zie de geperforeerde trappen die de drukval verdelen.
Een diffusor vervangt een enkele ongecontroleerde expansie door een gestructureerde: het debiet passeert een of meer geperforeerde trappen, die elk een deel van de totale drukval voor hun rekening nemen, zodat geen enkele trap een extreme drukverhouding ziet en de uittredesnelheid uiteindelijk ver onder die van een ruwe afblaas ligt. Het verdelen van het debiet verschuift het straalgeluid ook naar hogere frequenties (weg van de ver dragende lage frequenties en naar het bereik dat absorberend vulmateriaal het beste verwerkt), terwijl de kernstraal wordt opgebroken zodat deze nooit rechtstreeks op het stroomafwaartse binnenwerk van de demper inwerkt.
Op Maat Geëngineerd
De diffusor zit bewust waar het debiet het meest gewelddadig is en vangt de belasting op zodat de demper, de schoorsteen en de omgeving dat niet hoeven. Zes procesinvoergegevens bepalen het ontwerp, en elk daarvan verandert de uitkomst.
We nemen de bovenstroomse druk en temperatuur, het medium en zijn toestand (schoon gas, oververhitte stoom of natte stoom met druppels) en het maatgevende massadebietgeval: nooddrukverlaging, opstartafblaas of een vastzittende open klep.
Engineers verdelen de drukval over geperforeerde trappen zodat geen enkele trap een extreme verhouding ziet, waarbij ze het doorstroomoppervlak dimensioneren om de uittredesnelheid te beheersen binnen het tegendrukbudget dat de bovenstroomse veiligheids- of regelklep kan accepteren.
De diffusor (standalone of als eerste trap binnen een afblaasdemper) wordt in eigen huis gefabriceerd in materialen en met een fabricagekwaliteit afgestemd op de erosietoepassing, met ingebouwde inspectietoegang.
Units worden geïnstalleerd, met afvoervoorzieningen bij stoomtoepassingen, en bij oplevering overgedragen met documentatie.
Uit het Kenniscentrum
Waarom onbeperkt hogedrukafblazen geluid, mechanische belastingen en erosie tegelijk meebrengt, hoe gefaseerde reductie dit oplost met vele kleine stralen, en de zes procesparameters die het ontwerp bepalen.
Lees het artikelMogelijkheden
Waar een diffusor voor drukreductie voor bestaat.
Snelheid
Een drukval te groot om in één stap te beheersen, verdeeld over geperforeerde trappen, zodat de uittredesnelheid uiteindelijk ver onder die van een ruwe afblaas ligt, de grootheid die de diffusor moet beheersen.
Akoestisch
Vele kleine stralen verschuiven de piekfrequentie van het straalgeluid naar boven, weg van de ver dragende lage frequenties en naar het bereik waar atmosferische absorptie en dempervulling het beste werken.
Erosie
Omdat de diffusor op het zwaarste punt van de afblaas zit, wordt deze conservatief gedimensioneerd op snelheid en erosie en gebouwd in robuuste, inspecteerbare materialen, inclusief taaiheid bij lage temperatuur waar snelle drukverlaging de hardware afkoelt.
Tegendruk
Stromingsweerstand geïnstalleerd stroomafwaarts van een veiligheids-, blowdown- of regelklep wordt ontworpen binnen het tegendrukbudget dat die beschermende capaciteit overlaat, nooit andersom.
Toepassingen
Elke hogedrukgas- of -stoomreductie of -afblaas die snelheid, geluid en erosie moet beheersen, standalone of binnen een afblaasdemper.
Olie & gas
De eerste trap op nooddrukverlagings- en blowdownafblaaspunten, die het grootste deel van de drukval opvangt vóór de demper.
Read moreEnergieopwekking
Stoomafblaaspunten voor ketelopstart, veiligheidskleppen en turbinebypass, met afvoer- en erosievoorzieningen voor natte stoom.
Read moreIndustrie & EPC
Continue en intermitterende procesreductie in chemische en procesinstallaties, geleverd binnen één leveringsscope.
Read moreGeluidsreductie
Als primaire trap binnen een Axces-afblaasdemper, die het debiet conditioneert en het spectrum hervormt vóór de absorberende sectie.
Read moreMaritiem & offshore
Ontlastings- en drukverlagingsafblaaspunten op offshoreplatforms, in compacte opstellingen met beheerste reactiebelastingen.
Read moreStuur ons uw bovenstroomse druk en temperatuur, het medium en zijn toestand, het maatgevende debietgeval, de toelaatbare tegendruk en het geluidsdoel. Wij vertellen u wat de toepassing nodig heeft.
