Auftragsbezogen ausgelegte Pulsationsunterdrückungsorgane für Hubkolbenverdichter: Volumen-Drossel-Filterung an den Zylinderflanschen, die Verdichterpulsation abfängt, bevor sie Rohrleitungsvibration, Ermüdungsrisse und Messfehler verursacht – bis zu den Restgrenzwerten der API 618.

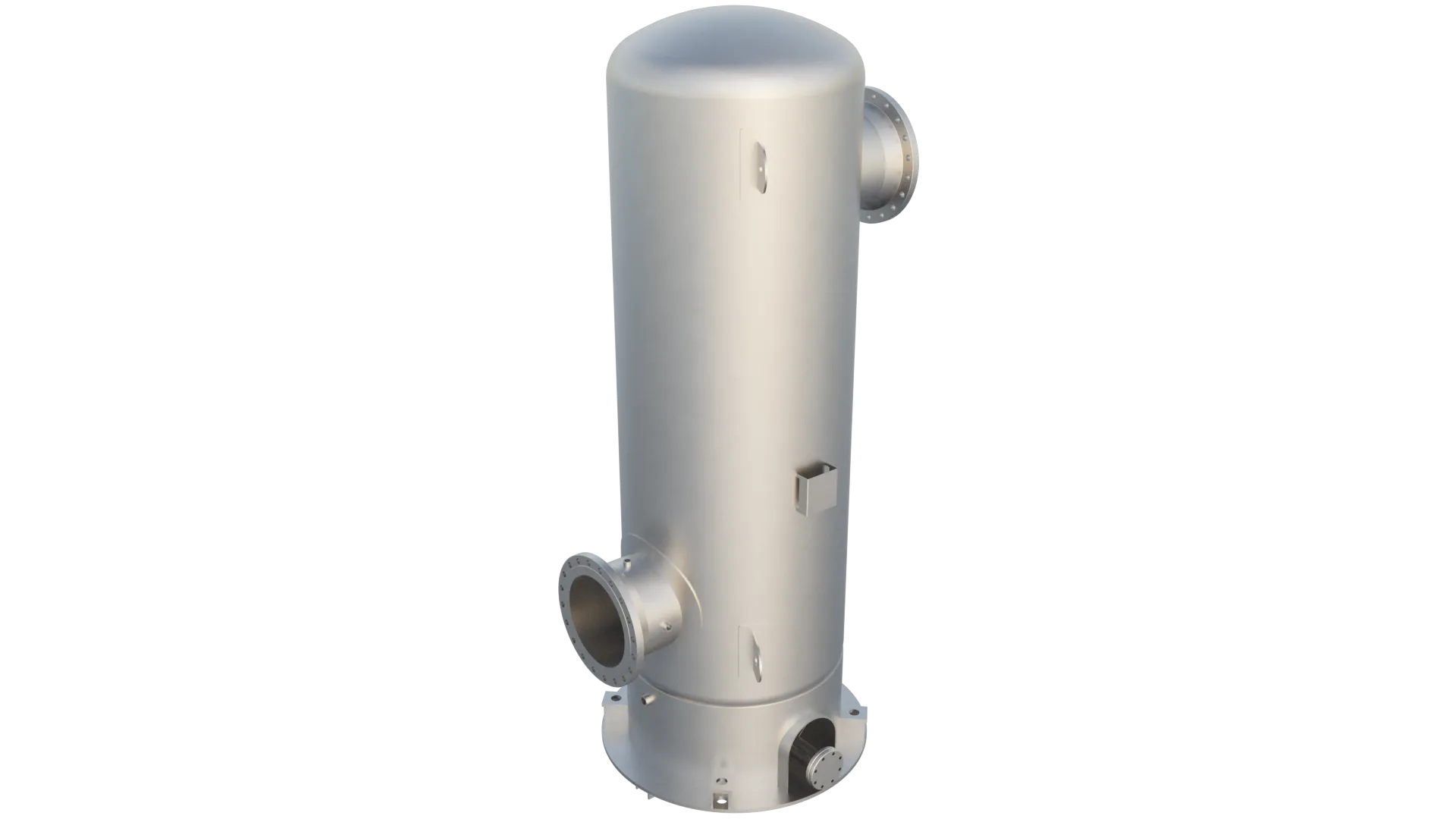

Exterior Interior Blick Ins Innere

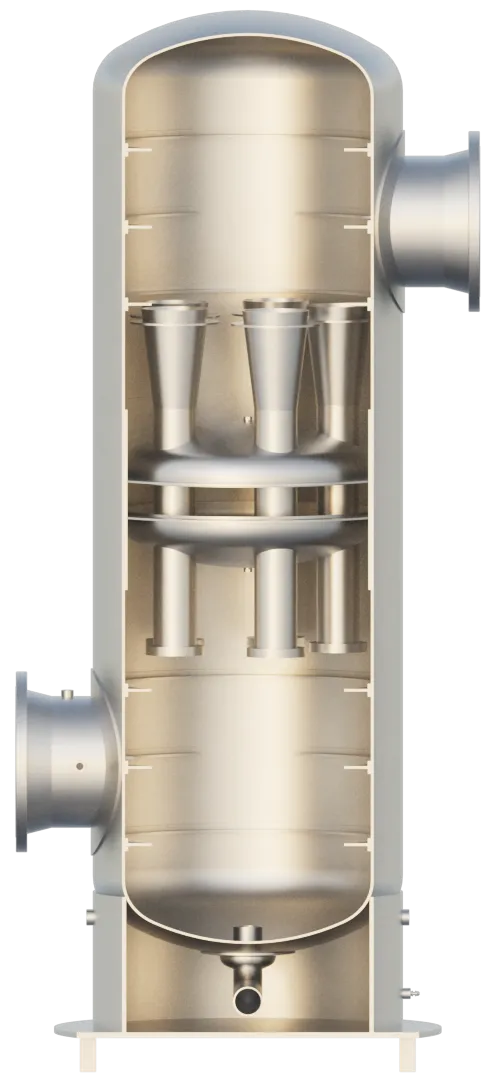

Ziehen Sie den Griff, um die geschlossene Flasche mit dem Schnittbild zu vergleichen und die Innenteile zu sehen, die den stetigen Volumenstrom durchlassen und die Pulse stoppen.
Der einfachste Dämpfer ist eine Volumenflasche, deren Gasvolumen die Ungleichförmigkeit des Volumenstroms jedes Verdichterhubs ausgleicht. Ein ausgelegter Dämpfer geht weiter: Drosselrohre und Trennwände, als Volumen-Drossel-Volumen-Elemente angeordnet, bilden einen akustischen Tiefpassfilter. Der stetige Volumenstrom passiert ihn; Pulsation oberhalb der Grenzfrequenz des Filters wird stark gedämpft, bevor sie überhaupt die Leitung erreicht. Jedes Innenelement erzeugt zudem Druckverlust (der Verdichterleistung kostet), sodass die Auslegung ausreichende Dämpfung zur Einhaltung der Grenzwerte gegen nicht mehr Druckverlust als nötig abwägt – stets gemeinsam mit dem Verdichter und der angeschlossenen Rohrleitung bewertet.
Nach Ihren Vorgaben Gefertigt
Pulsationsdämpfer für den API-618-Einsatz sind auftragsbezogen ausgelegte Druckbehälter, keine Katalogartikel. Jeder wird aus einer akustischen Simulation von Verdichter, Dämpfern und Rohrleitung dimensioniert und früh festgelegt, da späte Änderungen sich in Layout, Halterungen und Skid fortpflanzen.
Wir nehmen die Gaszusammensetzung, den vollständigen Betriebsbereich, die Zylinder- und Verdichterdaten, die Rohrleitungsanordnung und den für das Projekt festgelegten Auslegungsansatz mit dem anwendbaren Druckbehältercode.
Flaschenvolumina und Volumen-Drossel-Volumen-Innenteile werden in einem akustischen Modell von Verdichter und angeschlossener Rohrleitung dimensioniert, wobei Restpulsation, Schüttelkräfte und Trennungsabstände über den gesamten Betriebsbereich geprüft werden.
Dämpfer werden in unserem eigenen Werk als Druckbehälter gefertigt und zertifiziert, nach dem freigegebenen Code und der in der Studie festgelegten Stutzenanordnung.
Flaschen werden zur Installation an den Saug- und Druckzylinderflanschen geliefert; die Dokumentation wird bei Abschluss übergeben.
Aus dem Wissens-Hub
Woher die Pulsation von Hubkolbenverdichtern stammt, welche Rohrleitungsvibration und -ermüdung sie verursacht, wie Volumen-Drossel-Dämpfer sie unterdrücken und wie die 6. Ausgabe der API 618 die Auslegungsansätze fasst.
Artikel lesenLeistungsmerkmale
Was Pulsationskontrolle an einem Hubkolbenverdichter tatsächlich erfordert.
Akustik
Volumen-Drossel-Volumen-Innenteile, als Tiefpassfilter abgestimmt, um leitungsseitige Pulsation und Schüttelkräfte innerhalb der maximal zulässigen Restwerte der API 618 zu halten.
Schutz
Pulse werden an den Zylinderflanschen abgefangen, bevor sie die Bögen, Abzweige und Kleinstanschlüsse erreichen, an denen Vibration, Ermüdungsrisse und Messfehler entstehen.
Druckverlust
Der Druckverlust über die Unterdrückungsorgane wird gegen die Dämpfung abgewogen, da jedes Drosselelement Verdichterleistung kostet – ein Kompromiss, den die API 618 ausdrücklich behandelt.
Mechanik
Als auftragsbezogen ausgelegte Druckbehälter konstruiert und zertifiziert, mit früh festgelegten Volumina und Stutzenanordnung, sodass Layout, Halterungen und Skid darum herum gebaut werden können.
Anwendungen
Hubkolbenverdichtersysteme in der gesamten Prozessindustrie: Saug- und Druckflaschen, dimensioniert auf Maschine, Gas und Rohrleitung.
Öl & Gas
Saug- und Druckdämpfer für Hubkolbenverdichter in Raffinerien, Gasaufbereitung und Pipeline-Verdichtung, im API-618-Einsatz.
Read moreIndustrie & EPC
Pulsationskontrolle, in neue Verdichterskids und -pakete eingeplant, an EPCs als code-zertifizierte Druckbehälter geliefert.
Read moreEnergie & Versorgung
Dämpfer für Hubkolbenmaschinen im Wasserstoff-, Brenngas- und Energiewende-Einsatz, wo die Gaseigenschaften das Anregungsspektrum verbreitern.
Read moreDruckentlastung
Da sie gasgebundene Druckschwingung ebenso wie Geräusch beherrschen, gehören Dämpfer ebenso zum Druckentlastungs- wie zum akustischen Leistungsumfang.
Read moreMaritim & Offshore
Hubkolbenverdichtung auf Offshore-Plattformen und Schiffen, wo Rohrleitungsermüdung und Kleinstleitungsversagen eine hohe Konsequenz tragen.
Read moreSenden Sie uns die Gasdaten, den Betriebsbereich, die Zylinder- und Rohrleitungsdetails sowie den Auslegungsansatz. Unsere Ingenieure prüfen sie und beraten zu einer Dämpferkonfiguration.
