Lärmschutz
Auftragsbezogen ausgelegte Schalldämpfer für Hochdruck-Gasabblasung, Druckentlastung und Anfahrentlüftung: Die Druckabsenkung wird gestuft und das Strahlgeräusch absorbiert, sodass ein unterexpandierter Schallgeschwindigkeits-Abblas seinen Grenzwert an der Grundstücksgrenze einhält, ohne dem Entlastungssystem Kapazität zu entziehen.

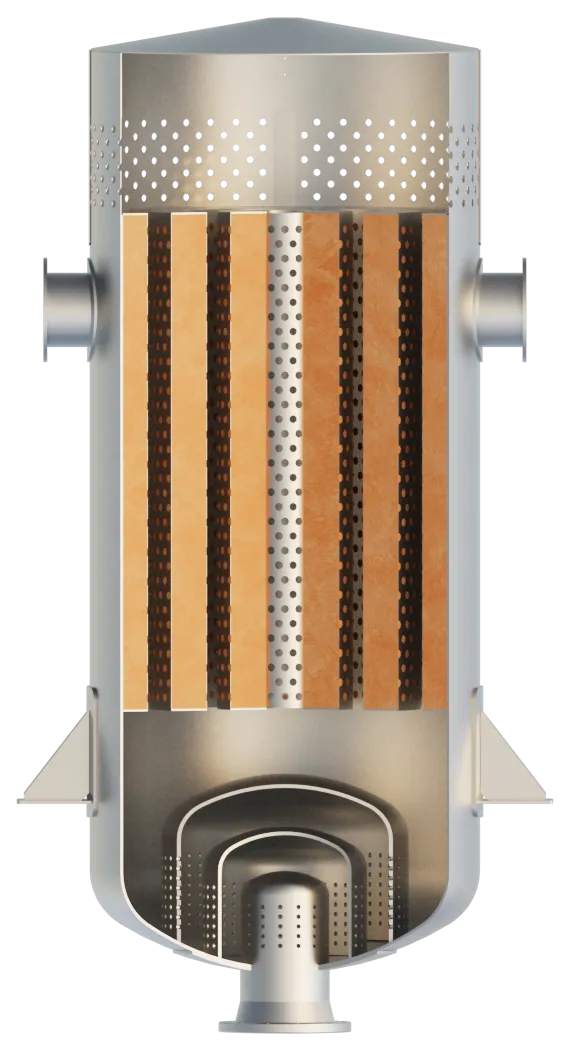

Exterior Interior Blick Ins Innere
Ziehen Sie den Griff, um die geschlossene Hülle mit dem Schnittbild zu vergleichen und zu sehen, wie eine heftige Expansion in viele kleine, leisere Strahlen zerlegt wird.
Ein Hochdruck-Abblasschalldämpfer arbeitet in zwei Stufen. Ein mehrstufiger Diffusor nimmt die Druckabsenkung in kontrollierten Schritten vor und ersetzt einen einzelnen unterexpandierten Schallgeschwindigkeitsstrahl durch viele kleine Strahlen mit moderaten Druckverhältnissen, die weit weniger Schallenergie erzeugen und das Verbleibende zu höheren Frequenzen verschieben. Ein nachgeschalteter absorbierender Abschnitt, ausgekleidet mit akustischem Füllmaterial hinter perforierten Verkleidungen, nimmt anschließend diese breitbandige, hochfrequente Energie auf, bevor das Gas den Auslass verlässt. Der Hüllendurchmesser ergibt sich aus der Geschwindigkeitskontrolle, sodass der Schalldämpfer nie eine Eigengeräusch-Untergrenze oberhalb des benötigten Pegels setzt.
Nach Ihren Vorgaben Gefertigt
Für einen Abblasschalldämpfer gibt es keine Katalogtabelle. Ändert sich das Gas, die Temperatur oder das Ziel, so benötigt derselbe Massenstrom eine andere Einheit. Wir dimensionieren jede einzelne aus Ihren Prozessdaten anhand einer validierten aeroakustischen Berechnung.
Wir nehmen Ihren Spitzen-Massenstrom und das Abblasprofil, den vorgelagerten Druck und die Temperatur, die Gaszusammensetzung sowie den Lärmgrenzwert (Pegel, Ort und Ursprung) und legen die erforderliche Insertion Loss über das gesamte Spektrum fest.
Ingenieure dimensionieren die Diffusorstufen und den absorbierenden Abschnitt so, dass der Spitzenvolumenstrom innerhalb des zulässigen Druckverlusts durchgeleitet wird, wobei die Durchtrittsgeschwindigkeiten niedrig genug gehalten werden, damit das Eigenströmungsgeräusch des Schalldämpfers nie die Untergrenze setzt.
Die Einheit wird in unserem eigenen Werk gefertigt und qualitätsgeprüft – in Werkstoffen, die für den Gasstrom sowie die Temperaturen und Kräfte einer Abblasung ausgelegt sind.
Die Einheiten werden geliefert, installiert und gegen das Lärmziel verifiziert; die Dokumentation wird bei Abschluss übergeben.
Aus dem Wissens-Hub
Massenstrom, Druckverhältnis, Gaseigenschaften und Lärmziel wirken alle zusammen – deshalb gibt es für Hochdruckabblasung keine Katalogtabelle. Hier erfahren Sie, was jeder Faktor mit dem Schalldämpfer macht und welche Daten Sie bei der Spezifikation bereithalten sollten.
Artikel lesenLeistungsmerkmale
Was einen Axces Abblasschalldämpfer von einem Standardteil unterscheidet.
Akustik
Diffusorstufung plus absorbierende Behandlung, abgestimmt auf das breitbandige, hochfrequente Geräusch eines gedrosselten Abblases, dimensioniert auf den Abstand zwischen dem Pegel des ungedämpften Abblases und Ihrem Grenzwert an der Grundstücksgrenze.
Gegendruck
Der zulässige Druckverlust wird als Sicherheitsanforderung behandelt, nicht als Vorliebe: Aufgebauter Gegendruck, der das Entlastungs- oder Abblasorgan derieren könnte, wird wegkonstruiert, nicht erst vor Ort entdeckt.
Prozess
Molekulargewicht, Isentropenexponent und Temperatur bestimmen die Dimensionierung. Luft, Erdgas, Dampf oder wasserstoffreiche Ströme erhalten jeweils Werkstoffe und akustisches Füllmaterial, die auf die Einsatzbedingungen abgestimmt sind.
Im eigenen Haus
Akustische und mechanische Konstruktion aus einer Hand, gemeinsam mit dem Entlastungs- und Abblassystem entwickelt statt nacheinander – ein verantwortlicher Partner für Lärm und Strömung.
Anwendungen
Jeder Abblas-, Druckentlastungs- oder Anfahr-Abblas mit einer Lärmanforderung, jeweils auf seine Gasbedingungen und den Grenzwert am maßgebenden Ort dimensioniert.
Öl & Gas
Notentlastungs-, Pipeline- und Behälter-Abblasleitungen in Raffinerien, Terminals und Verdichterstationen, dimensioniert auf das Strömungsgeräusch des gedrosselten Entlastungsfalls.
Read moreIndustrie & EPC
Anfahr-, Spül- und kontinuierliche Druckabsenkungs-Abblase in Chemie- und Prozessanlagen, an EPC-Auftragnehmer als Teil eines einheitlichen Lieferumfangs geliefert.
Read moreEnergieerzeugung
Hochdruck-Dampfabblas und Kessel-Sicherheitsventilabblase, bei denen ein Schallgeschwindigkeits-Austritt sonst den Grenzwert an der Grundstücksgrenze überschreiten würde.
Read moreMaritim & Offshore
Druckentlastungs- und Entlastungsabblase auf Offshore-Plattformen und Schiffen, ausgelegt für kompakte, erhöhte Austrittsanordnungen.
Read moreDruckentlastung
Wo Abblasen ebenso eine Druckentlastungs- wie eine akustische Aufgabe ist, steuert derselbe gestufte Diffusoransatz die Druckabsenkung in kontrollierten Schritten.
Read moreSenden Sie uns Ihren Spitzen-Massenstrom, das Druckverhältnis, die Gasdaten und den Lärmgrenzwert mit seinem Ort. Wir melden uns mit einem dimensionierten Schalldämpfer und der erzielten Insertion Loss zurück.
