Cheminées industrielles
Deux conduits indépendants ou plus portés à l'intérieur d'une seule virole en acier autoportante : la réponse standard pour les blocs à cycle combiné, les salles des machines et les centrales multi-unités. Une seule fondation, un seul obstacle au vent, un conduit par unité, avec le mouvement thermique différentiel qui définit la conception intégré à celle-ci.
Virole Conduits Vue De L'intérieur

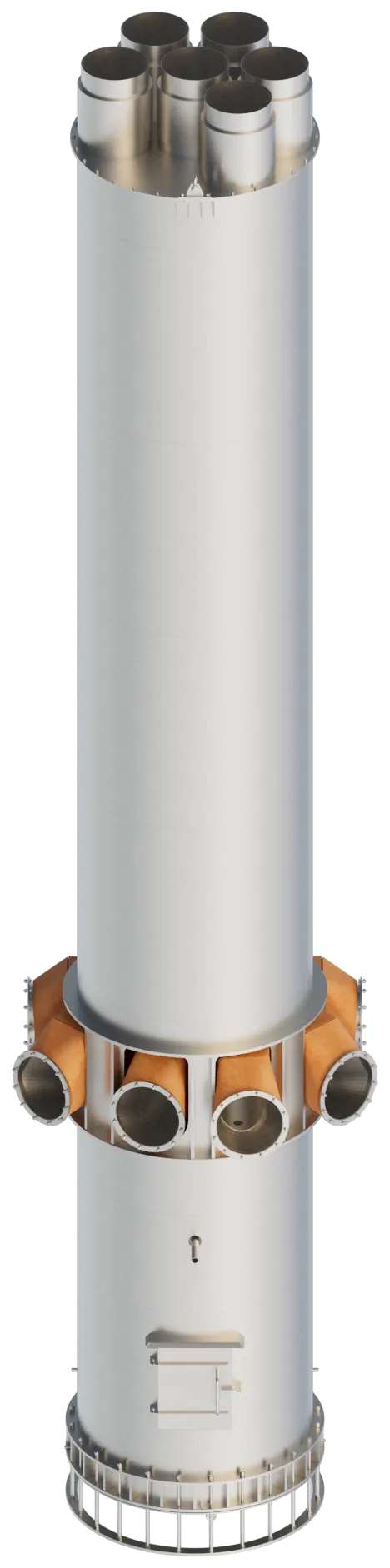

Faites glisser la poignée pour comparer la virole avec l'écorché et voir les conduits isolés guidés à l'intérieur de l'enveloppe porteuse.
Une cheminée multi-conduits sépare les deux fonctions que remplit toute cheminée. La virole (une enveloppe en acier autoportante) assure la structure, reprenant les actions de vent et de séisme et portant les accès ; les conduits à l'intérieur véhiculent le gaz, chacun étant un conduit isolé desservant un train de turbine, un banc de moteurs ou une chaudière. Parce que la virole les abrite, les conduits ne voient aucune charge de vent et peuvent être réalisés en tôle mince adaptée à leur propre chimie de gaz ; parce que les conduits portent la chaleur, la virole reste proche de l'ambiante et est conçue comme une cheminée en acier classique.
Conçu Selon Vos Spécifications
La virole reste proche de l'ambiante tandis que chaque conduit fonctionne chaud, et les conduits se déplacent par rapport à l'enveloppe et entre eux, à chaque démarrage et chaque arrêt. La position des supports et des guidages résulte de la conception thermique, pas d'une règle empirique.
Nous prenons le nombre et le type d'unités, la température, la vitesse et la chimie du gaz par conduit sur la plage de charge, la hauteur requise, et le climat de vent et de séisme du site, ainsi que toute position de conduit de réserve pour de futures unités.
Les ingénieurs dimensionnent la virole comme une cheminée en acier selon EN 1993-3-2 ou CICIND, puis supportent chaque conduit à un seul niveau avec des guidages latéraux le long de la cheminée, les jeux étant choisis pour qu'aucun conduit ne se bloque dans toute combinaison de voisins chauds et froids, selon EN 13084-6.
Les tronçons de virole et de conduits sont fabriqués de façon modulaire et marqués CE au titre d'EN 1090 à la classe d'exécution requise, afin que les conduits s'installent efficacement dans les tronçons de virole pendant le montage.
Les tronçons sont livrés repérés, montés et remis avec la documentation structurelle, de soudage, de CND et de revêtement, ainsi que des piquages de mesure des émissions par conduit.
Du Centre de connaissances
Comment une seule virole portant plusieurs conduits indépendants maintient la vitesse de sortie à charge partielle, isole les unités, élimine par conception l'interférence au vent d'une rangée de cheminées élancées, et pourquoi le mouvement thermique différentiel est le détail de conception déterminant.
Lire l'articleCapacités
Ce qu'exige une virole multi-conduits au-delà d'une cheminée à simple conduit.
Thermique
Chaque conduit supporté à un seul niveau et libre de coulisser, avec guidages et jeux réglés pour qu'il puisse croître de plusieurs dizaines de millimètres par rapport à la virole froide (et par rapport à des voisins chauds ou froids) sans se bloquer.
Configuration
Des conduits séparés maintiennent la vitesse de sortie de conception à charge partielle, isolent le gaz d'une unité en marche de celui d'une unité à l'arrêt, permettent l'inspection d'un conduit pendant le fonctionnement de la centrale et laissent une position de réserve pour de futures unités.
Aérodynamique
Une virole plus large et plus trapue remplace une rangée de cheminées élancées couplées dynamiquement, supprimant les vérifications de bourrasque de sillage et d'interférence qu'EN 1991-1-4 exige des cheminées groupées, tandis que la virole elle-même est vérifiée à l'excitation tourbillonnaire.
En interne
Virole structurelle, conduits internes, guidages et accès conçus, fabriqués selon EN 1090 et montés depuis une source unique, un seul partenaire responsable de l'ensemble de la cheminée.
Applications
Des centrales comptant plusieurs sources d'émission et disposant de la place (et de l'autorisation) pour une seule cheminée.
Production d'énergie
Une seule virole portant les conduits de récupération de chaleur et de contournement d'un bloc à cycle combiné, chaque conduit dimensionné selon ses propres conditions de gaz.
Read moreIndustrie et EPC
Centrales multi-moteurs et multi-chaudières regroupées dans une seule cheminée, livrées aux EPC comme périmètre combiné cheminée et acier.
Read moreCentres de données
Échappements de générateurs de secours regroupés dans une virole partagée là où l'emprise et le permis privilégient une seule structure plutôt qu'une rangée de cheminées.
Read morePétrole et gaz
Plusieurs sources à flamme et de procédé combinées dans une seule cheminée, avec des matériaux de conduit adaptés à chaque flux.
Read moreMaritime et littoral
Échappements groupés pour les installations d'alimentation à quai et de terminaux, conçus pour le vent et la corrosivité côtiers.
Read moreEnvoyez-nous le nombre d'unités et les données de gaz par conduit, la hauteur requise et vos contraintes de site. Nous dimensionnerons une virole et une configuration de conduits avec le mouvement thermique intégré à la conception.
